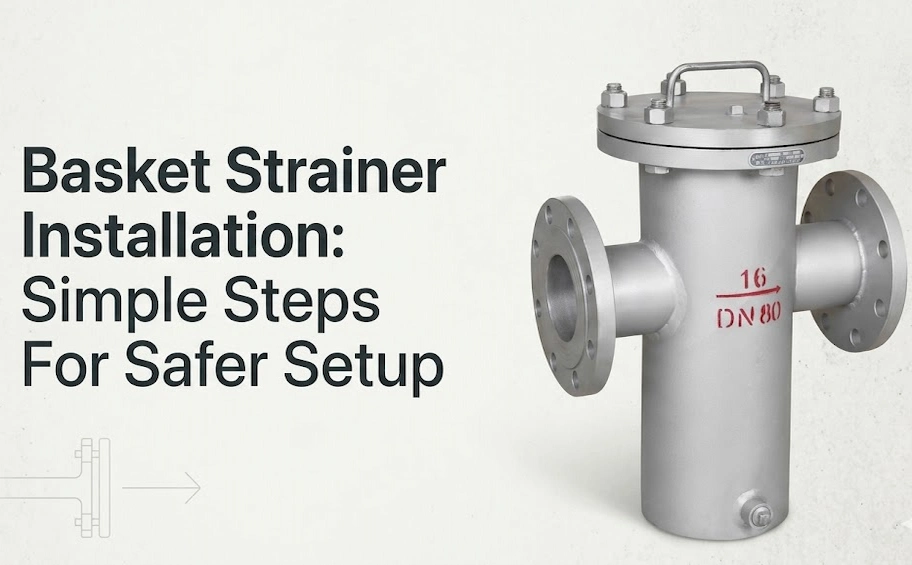

Guia de Instalação e Configuração de Filtros de Cesto para Tubulações

Este guia explica os passos básicos de instalação de um coador de cesto simplex. Abrange a preparação, a instalação segura, a verificação da pressão, os erros comuns e quando utilizá-lo. unidades duplex Requerem cuidados extras na configuração.

A Lianke Valve fabrica filtros e válvulas industriais para sistemas de fluxo severo. Seus produtos são utilizados em linhas de produção das indústrias química, de mineração, de energia, alimentícia, de papel e de tratamento de efluentes, que exigem um controle de fluxo robusto.

Preparação pré-instalação: ferramentas, materiais e normas de segurança

Uma boa instalação de um filtro de cesto começa antes mesmo de a unidade chegar à tubulação. Verifique primeiro o diâmetro da linha, a pressão nominal, o tipo de junta e a direção do fluxo.

Mantenha a área de trabalho limpa. Sujeira dentro do tubo pode danificar o novo cesto e diminuir o fluxo posteriormente.

Item a verificar	Razão simples
Tamanho do tubo	Isso ajuda o filtro a encaixar bem.
Seta de fluxo	Isso mantém o fluido circulando na direção correta.
face da junta	Ajuda a estancar vazamentos
Tela de cesta	Ele retém detritos do tamanho certo.
Conjunto de parafusos	Mantém a capa bem fechada.
Classificação de pressão	Isso mantém a unidade segura.

Use luvas, óculos de proteção e siga os procedimentos de bloqueio e etiquetagem. Drene a tubulação antes de abrir qualquer flange ou tampa.

Instalação do Cesto Coador: Passos Simples para uma Configuração Mais Segura

Os passos abaixo mostram como instalar um filtro de forma limpa e segura. Siga sempre o manual da planta e as normas de segurança locais.

Passos 1-2: Isole a linha e remova as peças antigas.

1. Feche as válvulas de entrada e saída.
2. Esvazie o cano e libere a pressão acumulada.
3. Marque a direção do fluxo antes de remover as peças.
4. Remova o filtro antigo ou o carretel do tubo com cuidado.

Não tenha pressa nesta etapa. Uma pequena quantidade de fluido retido ainda pode vazar ou espirrar.

Etapas 3-4: Limpe o tubo e alinhe as peças novas.

1. Limpe as faces dos flanges.
2. Remova ferrugem, incrustações e sujeira solta.
3. Coloque a nova junta no flange.
4. Posicione o filtro com a seta de fluxo alinhada.

O cesto deve estar posicionado corretamente. Um alinhamento incorreto pode forçar os parafusos e causar vazamentos.

Etapas 5-6: Ventile a unidade e prepare o fluido.

1. Abra a ventilação, se houver uma.
2. Encha o corpo lentamente com líquido.
3. Deixe o ar preso sair da câmara.
4. Feche a válvula de ventilação quando o fluido estiver transparente.

O enchimento lento ajuda a proteger o cesto. Também ajuda a reduzir o impacto na tubulação.

Etapas 7-8: Teste a pressão e finalize o trabalho

1. Aperte os parafusos em padrão cruzado.
2. Abra a válvula de entrada lentamente.
3. Verifique a tampa, o dreno e as juntas do flange.
4. Registre a leitura da pressão após a inicialização.

Observe a queda de pressão durante a primeira descida. Uma subida rápida pode significar que a cesta está cheia de sujeira.

Verificações finais de configuração antes do funcionamento normal da linha.

Use esta verificação rápida antes do início do fluxo total:

• Confirme se os parafusos da tampa estão bem apertados.
• Confirme se a cesta está no lugar certo.
• Verifique se o bujão de drenagem não está vazando.
• Confirme se a seta de fluxo está apontando para jusante.
• Confirme se a leitura da pressão parece estável.

Unidades Simplex e Duplex Necessita de espaço de instalação diferente

As unidades Simplex precisam de menos espaço durante a instalação. Deixe espaço acima ou ao lado da tampa para que os funcionários possam remover o cesto.

As unidades duplex precisam de mais espaço de trabalho. Elas também precisam de espaço para duas câmaras de cesto, uma válvula de comutação e tubulação extra.

Ponto de configuração	Unidade Simplex	Unidade Duplex
Espaço no piso	Área menor	Área maior
Acesso ao serviço	Uma área de cobertura	Duas áreas de cobertura
Configuração da válvula	Isolamento básico	verificação da válvula de comutação
Interruptor de fluxo	Não é necessário em muitas linhas	Deve se mover suavemente
Calibração	Menor necessidade de configuração	Pode ser necessário verificar a sincronização das válvulas.

A sincronização das válvulas é importante em unidades duplex. A válvula deve alterar o fluxo sem bloquear a linha ou causar um aumento repentino de pressão.

Os 5 principais erros de configuração e soluções rápidas

Pequenos erros podem causar vazamentos, fluxo reduzido ou danos ao cesto. Verifique estes problemas comuns ao instalar um filtro de cesto.

Erro	Solução rápida
Direção do fluxo incorreta	Gire o corpo de forma que a seta aponte rio abaixo.
face do flange suja	Limpe a superfície antes de colocar a junta.
Carga desigual do parafuso	Aperte os parafusos em padrão cruzado.
Sem etapa de ventilação	Libere o ar antes da inicialização completa.
Sem cesto extra	Mantenha um cesto limpo disponível no local.

Uma cesta extra economiza tempo quando os detritos se acumulam rapidamente. Também ajuda os trabalhadores. limpe uma cesta enquanto a linha se prepara para voltar a ser utilizada.

Garanta a segurança das operações do seu oleoduto com verificações de rotina.

Uma instalação robusta ajuda o filtro a funcionar bem desde o primeiro dia. Conexões limpas, partida lenta e verificações simples podem proteger bombas, válvulas e outras peças da tubulação.

Antes de usar completamente, verifique a direção do fluxo, a força aplicada nos parafusos, a vedação da junta, o encaixe da cesta e a leitura da pressão. Mantenha uma cesta reserva para que os trabalhadores possam reagir mais rapidamente quando houver acúmulo de detritos.

A Lianke Valve fornece filtros de cesto para linhas industriais exigentes, incluindo sistemas químicos, de mineração, energia, alimentícios, de papel e de tratamento de efluentes. Com a instalação correta e verificações de rotina, as fábricas podem manter o fluxo mais limpo e reduzir o tempo de inatividade evitável.
