Габариты зажимных клапанов и стандарты фланцев: DIN против ANSI

Понимание пережимной клапан Размеры и фланцы обеспечивают бесшовную интеграцию в трубопроводные системы, особенно при выборе между стандартами DIN и ANSI. Это два разных, но широко используемых стандарта организациями в области проектирования, производства и дизайна продукции.

Стандарт DIN был разработан в Германии, но широко используется в Европе и некоторых частях Азии. В то же время стандарты ANSI, зародившиеся в Северной Америке, широко применяются в США, Канаде и многих странах Латинской Америки. В этом блоге более подробно рассматриваются различия между ними, освещаются ключевые параметры и даются практические советы по оптимальному выбору и обслуживанию.

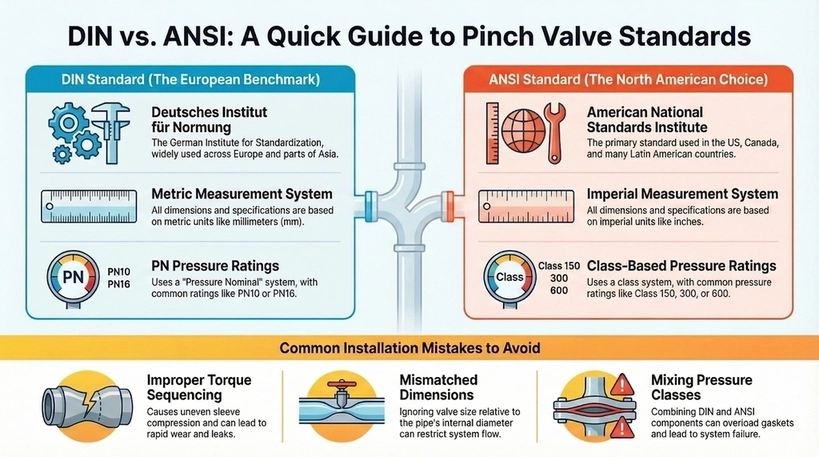

Системы измерения и определения номинального давления по стандартам DIN и ANSI

Аббревиатура DIN расшифровывается как “Deutsches Institut für Normung”, что переводится как “Немецкий институт стандартизации”. Он охватывает различные отрасли, включая производство, машиностроение и строительство. С другой стороны, ANSI известен как “Американский национальный институт стандартов”, охватывающий широкий спектр отраслей, таких как технологии, безопасность и производство.

Одно из распространенных различий между стандартами DIN и ANSI заключается в системе измерения. Стандарты DIN основаны на метрических единицах, в то время как ANSI использует дюймы, придерживаясь имперской системы. Это существенное различие влияет на технические характеристики зажимных клапанов и фланцев.

Еще одно различие заключается в номинальном давлении: в стандарте DIN используются значения PN (номинальное давление), а в стандарте ANSI — классификация по давлению. Стандарты DIN используют значения PN10 или PN16, в то время как ANSI включает классы, такие как 150, 300 или 600. Стандарт DIN примерно соответствует стандарту ANSI, но не идентичен ему, что обычно приводит к немного меньшей длине клапана от торца до торца — например, фланец PN16 имеет длину около 230 мм по сравнению с 191 мм у клапана ANSI 150.

Интеграция с зажимными клапанами и фланцами.

При модернизации систем сравните фланцевый шаровой клапан Размеры зажимных клапанов проверяются на совместимость. Хотя оба типа клапанов соответствуют схожим техническим характеристикам, зажимные клапаны имеют более компактную конструкцию. Для предотвращения утечек проверьте расположение болтов на фланце, например, восемь отверстий диаметром 5/8 дюйма для фланца ANSI 150 4 дюйма, сравнив их с метрическими аналогами DIN.

К распространенным ошибкам при установке зажимных клапанов относится неправильная последовательность затяжки, вызывающая неравномерное сжатие втулки и быстрый износ. Игнорирование размеров зажимного клапана относительно внутреннего диаметра трубы может ограничивать поток, а осевое смещение, превышающее типичные 1/8 дюйма и несоответствие класса давления ANSI–DIN, может перегрузить прокладки и привести к поломкам в условиях сильной вибрации.

Кроме того, когда возникает вопрос, как заменить зажимной клапанный рукав, Процедура начинается со сброса давления в трубопроводе и перекрытия клапана. Затем снимите торцевые заглушки, извлеките старую втулку и проверьте её на наличие разрывов. Вставьте новую втулку в соответствии со спецификацией, обеспечив полное круговое выравнивание для герметичного перекрытия, затем соберите всё обратно, используя смазанные болты, затянутые с моментом 50-80 фунто-футов в зависимости от размера. Обязательно проверьте герметичность при рабочем давлении.

Заключение

Выбор между стандартами DIN и ANSI во многом зависит от региональных стандартов, систем измерения и конкретных отраслевых применений. Знание и понимание различий между ними поможет избежать ошибок при монтаже, обеспечить высокую долговечность оборудования и поддерживать эффективную общую производительность.
