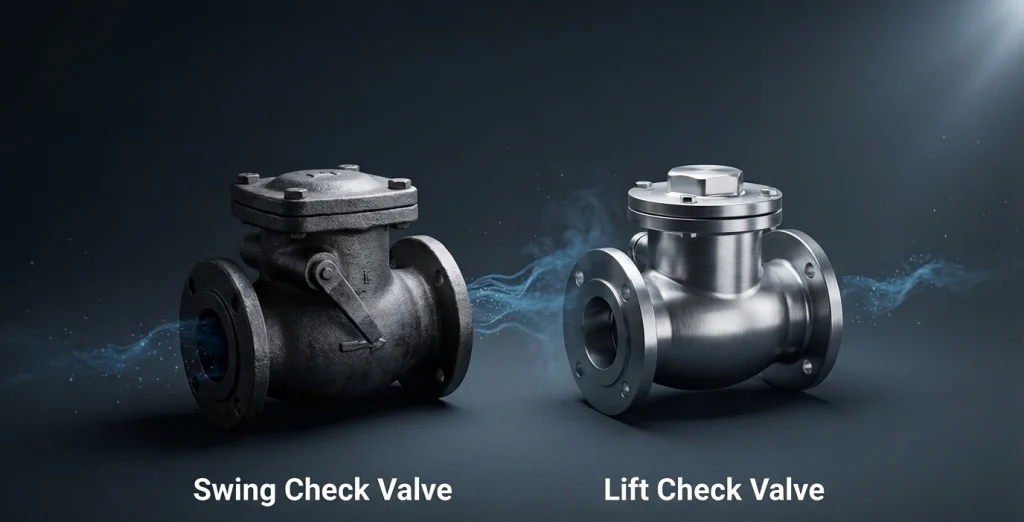

O refluxo é um daqueles problemas que parecem pequenos no papel, mas que podem paralisar toda uma linha de produção na prática. Uma válvula de retenção é a solução mais simples. Ela permite que o fluido flua em uma direção e impede que ele retorne. Mas basta consultar o catálogo de qualquer fornecedor de válvulas para se deparar rapidamente com uma escolha: válvula de retenção de balanço ou válvula de retenção de elevação?
Ambos desempenham a mesma função fundamental. A diferença está em como a executam. Esse detalhe é crucial, dependendo da orientação da tubulação, da velocidade do fluxo, do tipo de fluido e da perda de pressão tolerável. Este guia explica tudo em detalhes para que você possa tomar uma decisão segura.

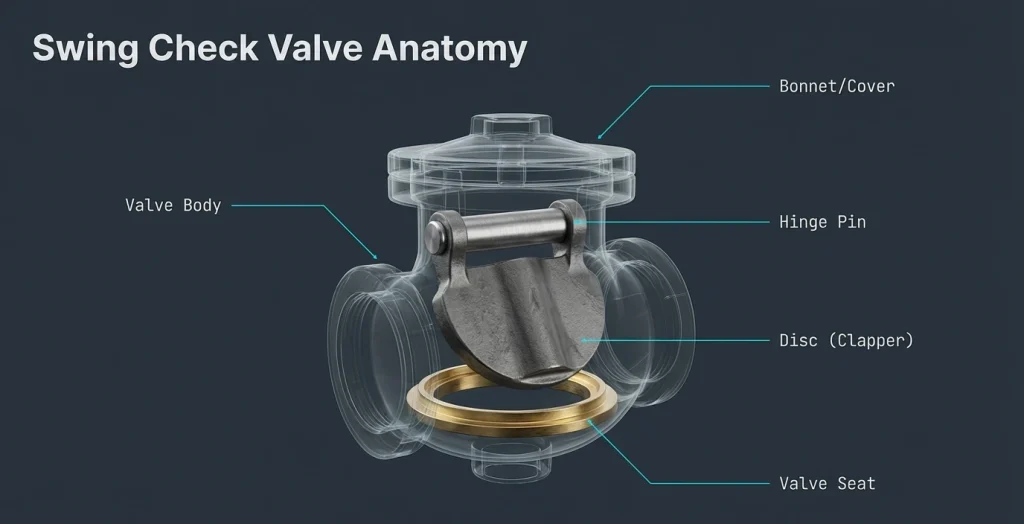

Uma válvula de retenção tipo swing é uma válvula unidirecional com um disco articulado — chamado de obturador — que gira em um pino de articulação dentro do corpo da válvula. Quando o fluido flui na direção correta, a pressão empurra o disco, abrindo-o e permitindo a passagem livre do fluido. Quando o fluxo para ou tenta inverter o sentido, a gravidade e a contrapressão fazem o disco girar contra a sede, vedando a passagem.
A beleza deste projeto reside na sua simplicidade: sem molas, sem pistões, sem necessidade de energia externa. O disco apenas responde ao comportamento do fluido. Isso torna as válvulas de retenção tipo swing de baixa manutenção e muito confiáveis ao longo de longos períodos de serviço.
1. Válvula de retenção tipo swing padrão — O disco oscila livremente no pino da dobradiça sem auxílio de mola. Ele depende inteiramente da gravidade e da contrapressão para fechar. Este é o tipo mais comum, amplamente utilizado em sistemas de abastecimento de água, esgoto e tubulações industriais em geral. Funciona em instalações horizontais e verticais (fluxo ascendente).
2. Válvula de retenção de disco basculante — Uma variante mais refinada, onde o disco é moldado e balanceado de forma a inclinar em vez de girar completamente. Isso reduz o impacto do fechamento, tornando-a uma opção melhor quando o golpe de aríete é uma preocupação. Ela também fecha mais rapidamente do que uma válvula de retenção oscilante padrão, o que ajuda a proteger bombas e equipamentos a jusante.

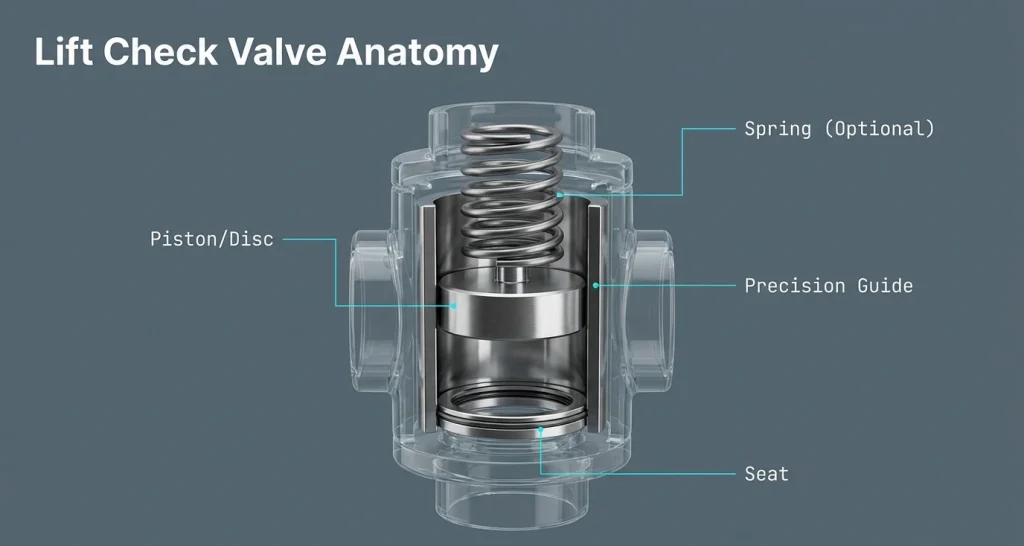

Uma válvula de retenção de elevação utiliza um pistão ou disco que se move verticalmente para cima e para baixo — ou para dentro e para fora — em vez de girar em uma dobradiça. Quando a pressão do fluxo direto é suficientemente forte, ela levanta o pistão de sua sede e o fluido passa. Quando a pressão do fluxo cai ou se inverte, o pistão retorna à posição inicial (frequentemente com a ajuda de uma mola) e veda a válvula.
Como o pistão se move em uma trajetória linear guiada pelo corpo da válvula, as válvulas de retenção de elevação fecham mais rapidamente e com maior eficiência do que as válvulas de retenção de balanço. A desvantagem é que elas precisam de uma velocidade mínima de fluxo para permanecerem abertas. Isso gera uma queda de pressão maior, pois o fluido precisa mudar de direção para contornar o pistão.
São mais adequadas para tubulações horizontais que transportam vapor, gás comprimido ou fluidos limpos de alta pressão, onde um fechamento rápido e hermético é mais importante do que uma baixa resistência.
Não tem certeza de qual válvula é a ideal para o seu sistema? Confira esta comparação considerando as seis dimensões mais importantes em campo.
| Dimensão | Válvula de retenção oscilante | Válvula de retenção de elevação | O swing vence quando | Levantar vence quando |
|---|---|---|---|---|
| Direção do fluxo | Horizontal ou vertical (para cima) | Somente horizontal | Linhas verticais | Linhas horizontais |
| Queda de pressão | Baixo | Mais alto | Sistemas de baixa perda | Sistemas de alta pressão |
| Velocidade de refluxo | Fechamento moderado | Fechamento rápido | Parada gradual OK | risco de golpe de aríete |
| Velocidade do fluxo | Médio a alto | Água, esgoto e indústria em geral | Linhas de baixa velocidade | Alta velocidade, alta pressão |
| Manutenção | Disco e dobradiça simples | Mais componentes (pistão/mola) | Sistemas de fácil acesso | Sistemas de precisão crítica |
| Melhores Aplicações | Vapor, gás de alta pressão e fluidos limpos | Vapor, gás de alta pressão, fluidos limpos | Uso geral de plantas | Linhas de vapor e gás |
Utilize esta lista de verificação rápida antes de finalizar sua especificação:
A linha é horizontal, vertical ou mista? Oscilação válvulas de retenção As válvulas de retenção de elevação lidam bem com fluxos ascendentes tanto horizontais quanto verticais. Devem ser instaladas apenas em tubulações horizontais, a menos que o fabricante especifique o contrário.
Vapor, gás de alta pressão e fluidos de processo limpos geralmente se beneficiam de válvulas de retenção de elevação devido ao seu fechamento rápido e eficiente. Água, esgoto, lamas e líquidos em geral são mais adequados para válvulas de retenção de balanço, que oferecem menor perda de pressão e toleram melhor fluidos com partículas em suspensão.
Se um refluxo repentino ou a parada da bomba puderem gerar picos de pressão prejudiciais, considere uma válvula de retenção oscilante de disco basculante ou uma válvula de retenção com mola de elevação. Ambas fecham mais rapidamente do que uma válvula de retenção oscilante padrão e reduzem o impacto na sede e na tubulação.
As válvulas de retenção tipo swing são mais fáceis de inspecionar e reparar. O disco e a dobradiça são componentes simples, com menos ajustes de precisão. As válvulas de retenção tipo lift possuem tolerâncias mais restritas entre o pistão e sua guia, o que significa que necessitam de fluidos mais limpos e de uma remontagem mais cuidadosa após a manutenção.
Descubra nosso rigoroso controle de qualidade e instalações de última geração, que garantem o mais alto padrão para cada válvula.
Explorar o processoUma válvula de retenção tipo swing impede o refluxo em tubulações de água, esgoto, óleos e fluidos industriais, sendo comumente utilizada em bombas, tratamento de água, sistemas de proteção contra incêndio e sistemas de climatização (HVAC), com perda mínima de pressão.
Sim, mas apenas em tubulações verticais onde o fluxo é ascendente. Nessa orientação, a gravidade ajuda a fechar o disco quando o fluxo para. Nunca instale uma válvula de retenção tipo swing padrão em uma tubulação vertical com fluxo descendente; o disco não fechará de forma confiável e a proteção contra refluxo falhará.
As válvulas de retenção de elevação são adequadas para linhas de vapor de alta pressão, proporcionando uma vedação mais firme e rápida, além de melhor desempenho em ciclos térmicos, com menor risco de deformação do disco ou desgaste da dobradiça.
Sinais de problemas em válvulas de retenção incluem golpe de aríete, vazamentos no corpo da válvula, fluxo reverso, quedas de pressão ou vibração da válvula. Isso geralmente é causado por baixa velocidade de fluxo ou válvulas de retenção de balanço superdimensionadas.
Sim, tanto a "válvula de retenção" quanto a "válvula antirretorno" permitem o fluxo em apenas uma direção. As válvulas de retenção tipo swing são o tipo mais comum, com um disco oscilante, e os termos são frequentemente usados como sinônimos em diversos setores.
A decisão entre uma válvula de retenção tipo swing e uma válvula de retenção tipo lift geralmente se resume a três fatores: orientação da tubulação, tipo de fluido e a velocidade de fechamento necessária da válvula. Acertando esses três pontos, o restante se torna natural.
A Lianke Valve forneceu válvulas industriais Presente em mais de 40 países desde 1982, com uma gama completa de válvulas de retenção, válvulas revestidas com flúor e válvulas de aperto Para uso geral e em ambientes corrosivos. Se você tiver uma aplicação específica em mente, estender a mão. Nossa equipe de engenharia terá prazer em ajudá-lo a escolher a válvula certa para o seu processo.
