12 avril 2026
Roy

Ce guide explique ce qu'est un filtre à panier, comment il fonctionne et comment choisir le modèle adapté à votre ligne.

Un panier filtrant permet de retenir les impuretés, la rouille, le tartre et autres particules solides avant qu'elles n'atteignent les pompes, les vannes ou les machines. Cela assure un débit plus propre et contribue à réduire les dommages dans les réseaux de canalisations très sollicités.

Lianke Valve fabrique des vannes et des filtres industriels pour les industries chimique, minière, énergétique, agroalimentaire, papetière et du traitement des eaux usées. Ses produits sont conçus pour les conduites exigeant une protection optimale contre la corrosion, l'abrasion et les problèmes d'écoulement.

Rôle d'un filtre à panier dans les systèmes de tuyauterie

Un filtre à panier est un élément de tuyauterie qui permet de retenir les déchets solides dans un flux liquide. Il se compose d'un corps, d'un couvercle et d'un panier amovible.

Le panier retient les débris pendant le passage du liquide. Le liquide propre passe ensuite à la partie suivante du système.

Si vous vous demandez ce qu'est un filtre à panier, la réponse est simple : c'est un dispositif de protection pour votre système de tuyauterie. Il contribue à protéger les pompes, les vannes, les compteurs et autres pièces coûteuses.

Fonctionnement d'une passoire à panier en flux

Le processus de travail est simple.

  1. Le liquide pénètre dans le corps du filtre.
  2. Le liquide passe à travers le tamis.
  3. La saleté, la rouille ou les morceaux solides restent à l'intérieur du panier.
  4. Le liquide nettoyant sort de la sortie.
  5. Les ouvriers ouvrent le couvercle et nettoyer le panier en cas de besoin.

Ce modèle est idéal pour les canalisations présentant une forte concentration d'impuretés ou un débit élevé. Le panier offre une capacité de rétention supérieure à celle de nombreux petits tamis.

Les différents types de filtres à panier permettent de résoudre différents problèmes de canalisation.

Les différents types de filtres répondent aux différents besoins des installations. Le choix optimal dépend du débit, des exigences de nettoyage, de l'espace disponible et du risque d'arrêt de production.

Les crépines à panier Simplex s'adaptent aux petits systèmes Stop & Clean.

Un filtre à panier simplex ne comporte qu'un seul panier. Il est particulièrement adapté lorsque le débit peut être interrompu pendant le nettoyage.

Ce type de vanne convient aux conduites d'eau, aux petites conduites industrielles et aux systèmes à faible risque. Son coût est inférieur à celui d'une vanne duplex, mais son nettoyage peut interrompre le débit.

Les crépines duplex permettent de maintenir les canalisations en fonctionnement pendant le nettoyage.

UN filtre à panier duplex Elle comporte deux paniers. Un côté peut être utilisé pendant que l'autre est nettoyé.

Ce type de pompe convient aux usines chimiques, aux réseaux d'eau de refroidissement, aux systèmes électriques et autres infrastructures critiques. Elle contribue à réduire les temps d'arrêt lors des interventions de maintenance.

Passoires à panier automatiques Réduire le nettoyage manuel dans les lignes à fort trafic

Un filtre à panier automatique élimine les débris en réduisant la manutention. Certains modèles utilisent des systèmes de lavage à contre-courant ou de raclage.

Ce type de machine est idéal pour les gros volumes de débris, les longues journées de travail et les grandes installations. Son coût peut être plus élevé, mais il permet un gain de temps considérable sur les lignes de production en flux continu ou en environnement pollué.

TaperIdéal pourPrincipal avantageLimite principale
SimplexLignes finescoût inférieurArrêts de débit pour le nettoyage
DuplexLignes continuesUn côté fonctionne pendant le nettoyagecoût plus élevé
AutomatiqueLignes de débris lourdsMoins de nettoyage manuelConception plus complexe

Spécifications et caractéristiques clés à vérifier en premier

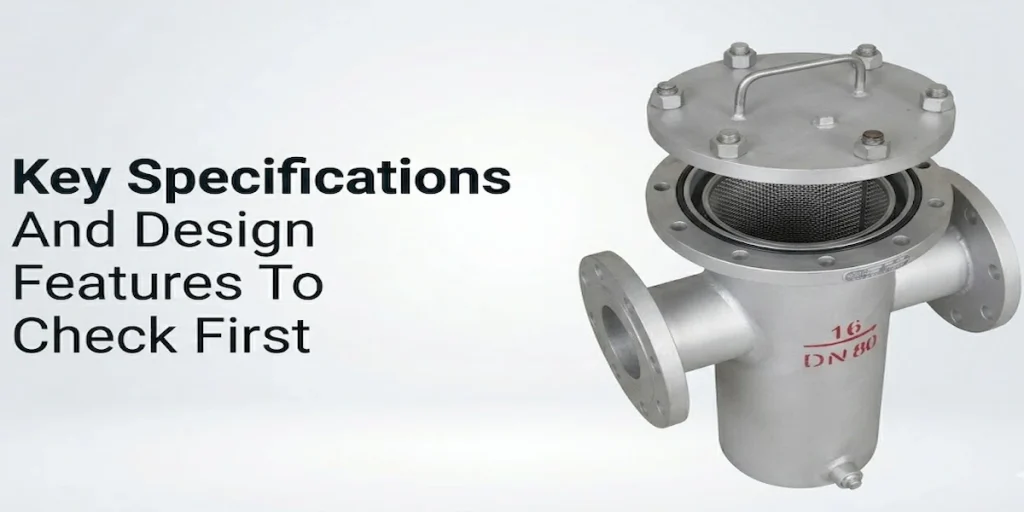

Conception de type panier filtrant avec tamis interne en acier inoxydable et couvercle boulonné pour la filtration de fluides à usage intensif.

Vérifiez les détails clés avant de choisir un crépine industrielle Panier. Une taille ou un matériau inadapté peut entraîner un faible débit, des fuites ou une usure rapide.

FonctionnalitéQue vérifierPourquoi c'est important
Matériau du corpsÀ brides, filetées ou soudéesCorrespond aux risques liés aux fluides et à la corrosion
maille du panierTaille des trous ou grade de mailleContrôle les matières solides qui sont retenues.
Pression nominalePression du système et marge de sécuritéContribue à prévenir la défaillance de l'organisme
Plage de températureNiveau de chaleur du fluideProtège les joints et les pièces métalliques
Connexion finaleÀ brides, filetées ou soudéesCompatible avec le système de tuyauterie
Type de couvertureÀ verrou ou à ouverture rapideInflue sur la vitesse de nettoyage

Pour les fluides corrosifs, choisissez des matériaux revêtus ou en acier inoxydable. Pour les boues abrasives, choisissez des paniers plus robustes et des pièces résistantes à l'usure.

Un catalogue de crépines à panier permet de comparer les dimensions, la classe de pression, le type de raccordement et le matériau. Utilisez-le avec les données réelles de votre installation, et pas seulement le diamètre des tuyaux.

Filtre à panier ou filtre en Y pour les lignes industrielles

Le choix entre un filtre à panier et un filtre en Y est fréquent dans la conception des installations. Tous deux permettent d'éliminer les solides des fluides, mais répondent à des besoins différents.

Un filtre en Y possède un corps compact et une surface de filtration réduite. Il est souvent bien adapté aux espaces restreints, aux conduites de vapeur et aux applications nécessitant le passage de débris légers.

Une passoire à panier possède une plus grande surface de filtration. Elle convient aux débits élevés, aux grandes quantités de débris et facilite le nettoyage.

IndiquerFiltre à panierCrépine en Y
Conception et structureGrand corps avec panier amovibleCorps en forme de Y avec écran
orientation d'installationLignes principalement horizontalesLignes horizontales ou verticales
Capacité de débitMeilleur pour les débits élevésPlus adapté aux petites lignes
Gestion de la pressionConvient à de nombreuses lignes de liquidesRetirez et nettoyez le panier
Méthode de maintenanceRetirez le capuchon et nettoyez l'écran.Retirez le capuchon et nettoyez l'écran.
CoûtGénéralement plus élevéGénéralement plus bas

La différence entre une crépine en Y et une crépine à panier réside dans la quantité de débris, l'espace disponible et les besoins de nettoyage.

Certains acheteurs recherchent un filtre en Y de 1/2 pouce lorsqu'ils ont besoin d'un tuyau de petit diamètre. Cela peut convenir pour des travaux légers, mais les conduites plus importantes et très sales nécessitent souvent un filtre à panier.

Quel filtre choisir pour votre ligne

Choisissez un filtre de type panier si votre conduite a un débit élevé, une forte concentration de matières solides ou nécessite un nettoyage fréquent.

Choisissez un filtre en Y si l'espace est restreint, si les débris sont légers ou si le diamètre du tuyau est petit.

Choisissez un filtre à panier double si les arrêts techniques sont trop coûteux. Choisissez un modèle automatique si le nettoyage manuel est trop chronophage.

Questions fréquentes concernant les passoires à panier

1. Comment concevoir une passoire à panier ?

La conception commence par le débit, le diamètre des tuyaux, la pression, le type de fluide et la charge de débris. Le panier, le matériau du corps et la taille de l'ouverture doivent être adaptés au système.

2. Quelle est la différence entre une passoire en Y et une passoire à panier ?

Un filtre en Y convient aux systèmes compacts et aux faibles quantités de débris. Un filtre à panier supporte un débit plus important, des débris plus volumineux et facilite le nettoyage.

3. Quel matériau est le plus adapté pour une passoire ?

Le choix du matériau dépend du fluide. L'acier inoxydable convient aux fluides propres ou corrosifs, tandis que les matériaux revêtus permettent de manipuler les produits chimiques puissants en toute sécurité.

4. Quel est le but principal d'une passoire ?

Un filtre protège les pompes, les vannes, les compteurs et les canalisations en retenant les particules solides avant qu'elles n'endommagent l'équipement ou ne ralentissent le débit.
