يشرح هذا الدليل ماهية المصفاة من نوع السلة، وكيفية عملها، وكيفية اختيار المصفاة المناسبة لخط إنتاجك.
يساعد نوع سلة التصفية على التقاط الأوساخ والصدأ والترسبات وغيرها من المواد الصلبة قبل وصولها إلى المضخات أو الصمامات أو الآلات. وهذا يحافظ على نظافة التدفق ويقلل من التلف في أنظمة الأنابيب المزدحمة.
تُصنّع شركة ليانكي فالف صمامات ومصافي صناعية للاستخدامات الكيميائية والتعدينية والطاقة والغذائية والورقية ومعالجة مياه الصرف الصحي. وتدعم منتجاتها خطوط الإنتاج التي تتطلب تحكمًا قويًا ضد التآكل والتلف ومشاكل التدفق.
المصفاة من نوع السلة هي جزء من الأنابيب يقوم بإزالة النفايات الصلبة من تدفق السوائل. وهي تتكون من جسم وغطاء وشبكة سلة قابلة للإزالة.
تقوم السلة باحتجاز الشوائب أثناء مرور السائل. ثم ينتقل السائل النظيف إلى الجزء التالي من النظام.
إذا كنت تتساءل عن ماهية المصفاة السلة، فالإجابة ببساطة هي: إنها بمثابة واقٍ لنظام الأنابيب. فهي تساعد في حماية المضخات والصمامات والعدادات وغيرها من الأجزاء باهظة الثمن.
عملية العمل بسيطة.
يُعدّ هذا التصميم مناسبًا للخطوط التي تحتوي على كمية أكبر من الأوساخ أو ذات التدفق العالي. وتتميز السلة بسعة تخزين أكبر من العديد من الشاشات الصغيرة.
تُلبي أنواع مختلفة من المصافي احتياجات المصانع المختلفة. ويعتمد الاختيار الأمثل على معدل التدفق، واحتياجات التنظيف، والمساحة المتاحة، ومخاطر توقف الإنتاج.
مصفاة السلة البسيطة تحتوي على سلة واحدة. وهي تعمل بشكل جيد عندما يمكن إيقاف خط التصفية أثناء التنظيف.
يناسب هذا النوع خطوط المياه، وخطوط المعالجة الصغيرة، والأنظمة منخفضة المخاطر. وهو أقل تكلفة من الوحدة المزدوجة، ولكن قد يؤدي التنظيف إلى توقف التدفق.
أ مصفاة سلة دوبلكس تحتوي على سلتين. يمكن استخدام جانب واحد أثناء تنظيف الجانب الآخر.
يناسب هذا النوع المصانع الكيميائية، وخطوط مياه التبريد، وأنظمة الطاقة، وغيرها من الخطوط التي لا ينبغي أن تتوقف. ويساعد على تقليل وقت التوقف أثناء الصيانة.
تُزيل المصفاة الأوتوماتيكية ذات السلة الشوائب مع تقليل تدخل العمال. وتستخدم بعض التصاميم أنظمة الغسيل العكسي أو الكشط.
يُعد هذا النوع الأنسب للتعامل مع المخلفات الثقيلة، ونوبات العمل الطويلة، والمنشآت الكبيرة. قد يكون سعره أعلى، ولكنه يوفر الوقت في خطوط الأنابيب المتسخة أو ذات التدفق المستمر.
| يكتب | الأفضل لـ | الفائدة الرئيسية | الحد الرئيسي |
| سيمبلكس | خطوط صغيرة | تكلفة أقل | توقف التدفق للتنظيف |
| دوبلكس | خطوط متصلة | يعمل أحد الجانبين أثناء التنظيف | تكلفة أعلى |
| معادلة | خطوط حطام كثيفة | تقليل التنظيف اليدوي | تصميم أكثر تعقيدًا |

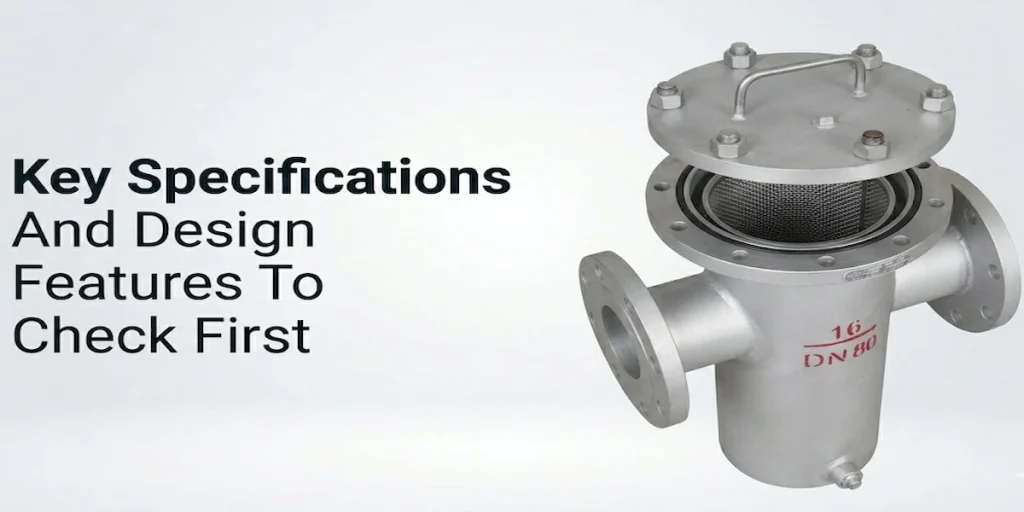

تحقق من التفاصيل الرئيسية قبل اختيارك مصفاة صناعية السلة. قد يتسبب الحجم أو المادة غير المناسبة في ضعف التدفق أو التسرب أو التلف السريع.
| ميزة | ما الذي يجب فحصه؟ | لماذا يهم ذلك |
| مادة الجسم | ذات حواف، أو ملولبة، أو ملحومة | يُطابق السوائل ويُقلل من خطر التآكل |
| شبكة السلة | حجم الثقب أو درجة الشبكة | يتحكم في نوع المواد الصلبة التي يتم التقاطها |
| تصنيف الضغط | ضغط النظام وهامش الأمان | يساعد على منع فشل الجسم |
| مدى درجة الحرارة | مستويات حرارة السوائل | يحمي الأختام والأجزاء المعدنية |
| إنهاء الاتصال | ذات حواف، أو ملولبة، أو ملحومة | يناسب نظام الأنابيب |
| نوع الغلاف | مثبت بمسامير أو سريع الفتح | يؤثر على سرعة التنظيف |
بالنسبة للسوائل المسببة للتآكل، اختر مواد مبطنة أو مصنوعة من الفولاذ المقاوم للصدأ. أما بالنسبة للمواد الكاشطة، فاختر سلالًا أقوى وأجزاءً مقاومة للتآكل.
يمكن أن يساعدك دليل المصافي من نوع السلة في مقارنة الحجم، وفئة الضغط، ونوع التوصيل، والمادة. استخدمه مع بيانات النظام الحقيقية، وليس فقط مع حجم الأنابيب.
يُعدّ اختيار المصفاة السلة مقابل المصفاة على شكل حرف Y خيارًا شائعًا في تصميم المصانع. فكلاهما يزيل المواد الصلبة من السوائل، لكنهما يلبيان احتياجات مختلفة.
تتميز المصفاة من النوع Y بجسمها الصغير ومساحة شبكتها الأصغر. وهي مناسبة للاستخدام في الأماكن الضيقة، وخطوط البخار، وخدمات إزالة المخلفات الخفيفة.
تتميز مصفاة السلة بمساحة سلة أكبر، مما يجعلها مناسبة للتدفق العالي، وكمية أكبر من الشوائب، وسهولة التنظيف.
| نقطة | مصفاة السلة | مصفاة Y |
| التصميم والهيكل | هيكل كبير مزود بسلة قابلة للإزالة | هيكل على شكل حرف Y مزود بشاشة |
| توجيهات التركيب | خطوط أفقية في الغالب | الخطوط الأفقية أو الرأسية |
| سعة التدفق | أفضل للتدفق العالي | أفضل للصفوف القصيرة |
| التعامل مع الضغط | مناسب للعديد من خطوط السوائل | قم بإزالة السلة وتنظيفها |
| طريقة الصيانة | قم بإزالة الغطاء وتنظيف الشاشة | قم بإزالة الغطاء ونظف الشاشة |
| يكلف | عادة أعلى | عادة أقل |
يكمن الفرق بين المصفاة من النوع Y والمصفاة من النوع السلة في كمية الحطام والمساحة واحتياجات التنظيف.
يبحث بعض المشترين عن مصفاة نصف ياردة عندما يحتاجون إلى أنبوب صغير الحجم. قد يكون هذا مناسبًا للأعمال الخفيفة، لكن الأنابيب المتسخة الأكبر حجمًا غالبًا ما تحتاج إلى تصميم سلة.
اختر مصفاة من نوع السلة إذا كان خط الأنابيب الخاص بك يتميز بتدفق عالٍ أو مواد صلبة ثقيلة أو احتياجات تنظيف متكررة.
اختر مصفاة على شكل حرف Y إذا كانت المساحة ضيقة، أو كانت الحطام خفيفة، أو كان حجم الأنبوب صغيرًا.
اختر مصفاة ذات سلتين إذا كانت تكلفة إيقاف التشغيل باهظة. اختر وحدة أوتوماتيكية إذا كان التنظيف اليدوي يستغرق وقتًا طويلاً.
يبدأ التصميم بمعدل التدفق، وحجم الأنابيب، والضغط، ونوع السائل، وحمل الحطام. يجب أن تتناسب السلة ومادة الهيكل وحجم الفتحة مع النظام.
تُناسب المصفاة من النوع Y الأنظمة الصغيرة والأحمال المنخفضة من الشوائب. أما المصفاة من النوع السلّي فتُناسب التدفق العالي والشوائب الأكبر حجماً، كما أنها أسهل في التنظيف.
يعتمد اختيار أفضل مادة على نوع السائل. فالفولاذ المقاوم للصدأ مناسب للوسائط النظيفة أو المسببة للتآكل، بينما تساعد المواد المبطنة على التعامل مع المواد الكيميائية القوية بأمان.
تحمي المصفاة المضخات والصمامات والعدادات وخطوط الأنابيب عن طريق التقاط الجزيئات الصلبة قبل أن تتسبب في تلف المعدات أو إبطاء التدفق.
