En el sector de las tuberías industriales, constantemente circulan lodos o lodos acuosos. Estos lodos abrasivos son una mezcla espesa de líquidos y partículas sólidas, como arena o rocas. Por lo tanto, pueden obstruir fácilmente las tuberías.
Para evitar obstrucciones, se deben considerar dos componentes. Primero, el control preciso del caudal. Segundo, el uso de las válvulas de manguito correctas. En este artículo, descubrirá el uso de las válvulas de manguito en el control preciso del caudal.
El control de flujo de precisión es simplemente la capacidad de ajustar la velocidad y el volumen de la suspensión abrasiva con precisión. Válvulas de pinza para lodos Actúa como un regulador de intensidad para ajustar el flujo.
El válvula de pinza de control de flujo La unidad funciona presionando el manguito de goma de la válvula de manguito para restringir el flujo. El control preciso es difícil debido a que las lodos abrasivos son pesados y sobrecargan el equipo. Si las válvulas son precisas, los sólidos pueden sedimentarse u obstruir la tubería. Las partículas a alta velocidad también pueden corroer el material de la válvula.
En aplicaciones de lodos, la elección entre manguitos de paso completo o de puerto reducido en las válvulas de manguito es crucial. Los ingenieros deben considerar el equilibrio entre la resistencia a la abrasión, la capacidad de flujo y la precisión del control.
En esta sección, explorará las diferencias entre los manguitos de paso total y los manguitos de puerto reducido y cómo funcionan con lodo.
Se recomienda el diseño de paso completo para lograr un flujo máximo y un taponamiento mínimo. Las válvulas de paso total (o puerto completo) Tienen un diámetro interno que se adapta a la tubería. Esto resulta en un flujo directo y sin restricciones. Son ideales para lodos de alta velocidad, abrasivos o viscosos, donde se requiere un flujo máximo y una caída de presión mínima.
Los manguitos de paso completo minimizan la erosión. Esto significa que no se reduce el área y la velocidad del fluido se mantiene constante. Esto ayuda a reducir la abrasión en el... manguito de válvula de pellizco. El diseño de paso recto también evita que los sólidos obstruyan la válvula. Esto reduce los costos de mantenimiento y es ideal para sistemas de tuberías que requieren limpieza o raspado regular.
Sin embargo, la desventaja es que las mangas de puerto completo son menos efectivas para controlar el flujo o la limitación a caudales bajos.
La válvula de paso reducido ofrece una regulación superior y un control preciso del caudal. Estas válvulas tienen un diámetro interno (a veces de hasta 3/16″) que suele ser un tamaño menor que el de la tubería. Son ideales para aplicaciones de regulación o cuando se acepta una capacidad de caudal menor. Ofrecen mayor constricción para una curva de control lineal más precisa y optimizada.
El diámetro reducido también ofrece un par menor, lo que se traduce en una mayor rentabilidad. Al ser generalmente más pequeños y económicos, requieren menos energía para su accionamiento. Esto se traduce en una operación rentable gracias al menor par requerido y permite optimizar el rango de estrangulamiento para condiciones de proceso específicas.
Por otro lado, las desventajas son una mayor erosión y un mayor riesgo de obstrucción. El paso estrecho aumenta la velocidad del fluido y la turbulencia. Esto provoca un desgaste acelerado del manguito. La restricción también puede provocar que las partículas sólidas obstruyan la válvula.
A continuación se muestra una tabla comparativa para ayudarle a decidir si necesita una válvula de flujo de puerto completo o una válvula de manguito de diámetro reducido:
| Característica | Manguito de paso completo | Manguito de puerto reducido |
| Uso principal | Aislamiento de encendido y apagado | Estrangulamiento/modulación |
| Restricción de flujo | Ninguno (flujo 100%) | Moderada (Constricción controlada) |
| Caída de presión | Mínimo | Más alto (debido a la restricción) |
| Idoneidad de los lodos | Alto (Abrasivo, Grueso) | Moderado (Requiere cuidado) |
| Tamaño de partícula | Sólidos grandes/pesados | Lodos finos/homogéneos |
| Control de precisión | Bajo | Alto (limitación precisa) |
| Resistencia al desgaste | Excelente (menor velocidad) | Inferior (alta velocidad/erosión) |
| Patrón de desgaste | Distribución uniforme | Desgaste central de alta velocidad |
| Riesgo de obstrucción | Muy bajo | Más alto |
| Trayectoria de flujo | ID de tubería 100% | ID de canalización 50% a 80% |
En el procesamiento industrial, la elección entre las geometrías de manguito depende de las características físicas del fluido de proceso. A continuación, se presentan casos reales donde se requiere un diseño de válvula de paso completo o de paso reducido:
Se recomienda un diseño de paso completo para el transporte de grandes volúmenes y sólidos de gran tamaño. Se utilizan principalmente en las siguientes industrias:
Los manguitos de puerto reducido, también conocidos como manguitos de control o cónicos, se recomiendan para el control y la dosificación de caudal de precisión. Tienen un diámetro interno preconstreñido, normalmente entre 25% y 50% menor que la tubería. Se utilizan principalmente para:
Descubra nuestro estricto control de calidad e instalaciones de última generación que garantizan el más alto estándar para cada válvula.
Explorar el procesoElegir la válvula de manguito de control de flujo adecuada para las necesidades de su industria es la primera decisión para garantizar un control de flujo preciso. Lianke Valve Co., Ltd. ha proporcionado soluciones de control de flujo en más de 40 países y cuenta con la certificación ISO 9001:2015 de gestión de calidad.

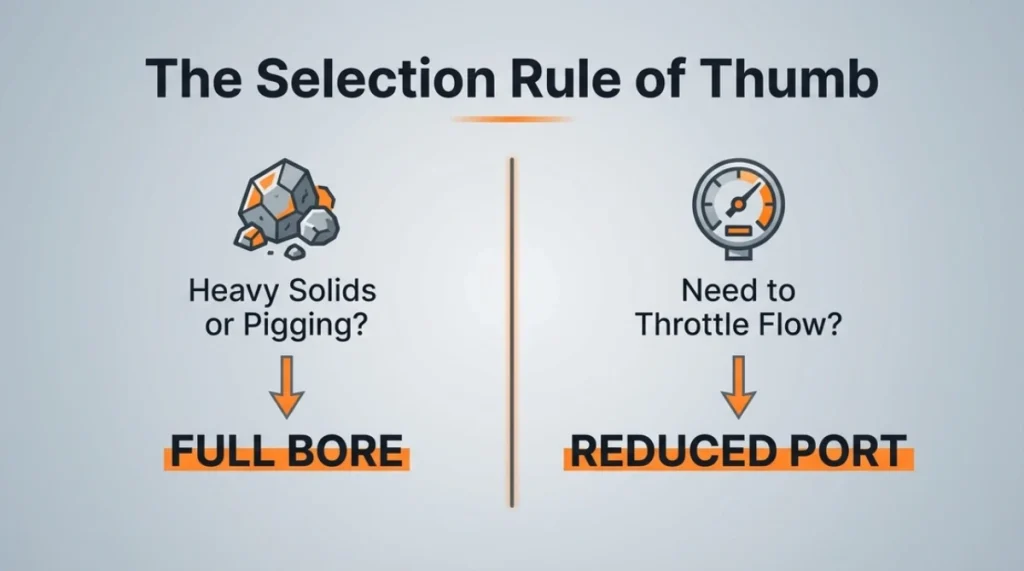

En resumen, se recomienda elegir una válvula de paso completo para controlar lodos espesos debido a su alto contenido de sólidos. La función principal de las válvulas de paso completo en el control preciso del caudal es el servicio continuo sin regulación del caudal.
Por otro lado, elija una válvula de manguito de control de caudal de puerto reducido cuando necesite controlar o estrangular el caudal con precisión. Esto también se utiliza cuando el sistema opera a caudales más bajos y constantes, donde el aumento de velocidad no causa daños inmediatos por erosión.
