17 сентября 2024 г.
Рой

Когда дело доходит до защиты оборудования и обеспечения чистого потока в вашей системе, использование правильного фильтра в трубопроводных приложениях имеет решающее значение. Фильтры для трубопроводов — это механические фильтры, которые удаляют твердые частицы из жидкостей или газов, помогая снизить перепад давления, избежать повреждения оборудования и улучшить циклы обслуживания трубопроводов.

В этом руководстве мы объясним различные типы фильтров, как они работают и как выбрать подходящий для вашей работы. Независимо от того, занимаетесь ли вы очисткой воды, химической переработкой или добычей нефти и газа, понимание фильтров является обязательным.

Что такое сетчатый фильтр в трубопроводе?

Фильтр в трубопроводных системах — это фильтрующее устройство, устанавливаемое для улавливания мусора, такого как ржавчина, окалина и другие твердые частицы. Он предотвращает попадание этих частиц в чувствительное оборудование ниже по потоку, например, насосы или клапаны.

Основные выводы:

Обычно используется в системах фильтрации в промышленных процессах.

Сетчатый фильтр трубопровода — это защитное устройство, отфильтровывающее мусор.

Это помогает продлить срок службы промышленного оборудования и сократить расходы на техническое обслуживание.

Распространенные типы фильтров для трубопроводов

Выбор правильного фильтра зависит от конструкции вашего трубопровода, типа среды, скорости потока и требований к давлению. Ниже приведены наиболее часто используемые промышленные фильтры.

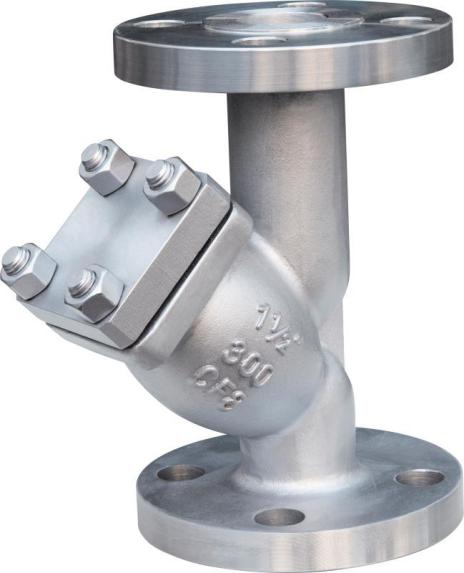

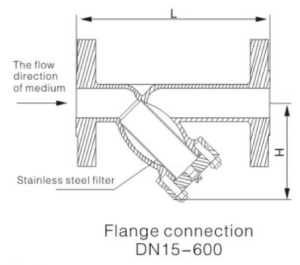

Y-образный фильтр

Фильтр типа Y компактен и используется, когда трубопровод работает под высоким давлением. Он хорошо работает в горизонтальной или вертикальной установке.

  • Лучше всего подходит для газов или пара.
  • Требует регулярной очистки из-за ограниченной вместимости для мусора.
  • Идеально подходит для ситуаций, когда отключения допустимы.

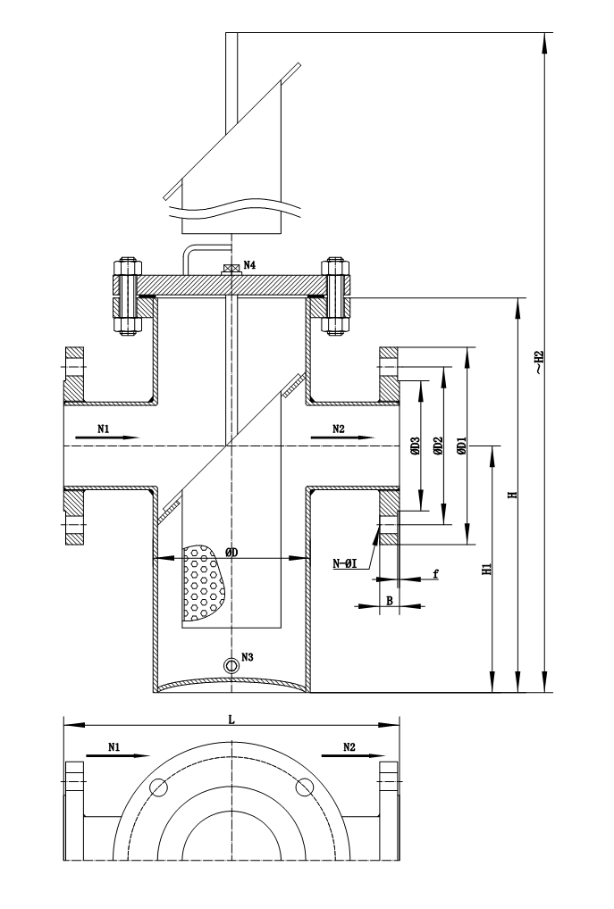

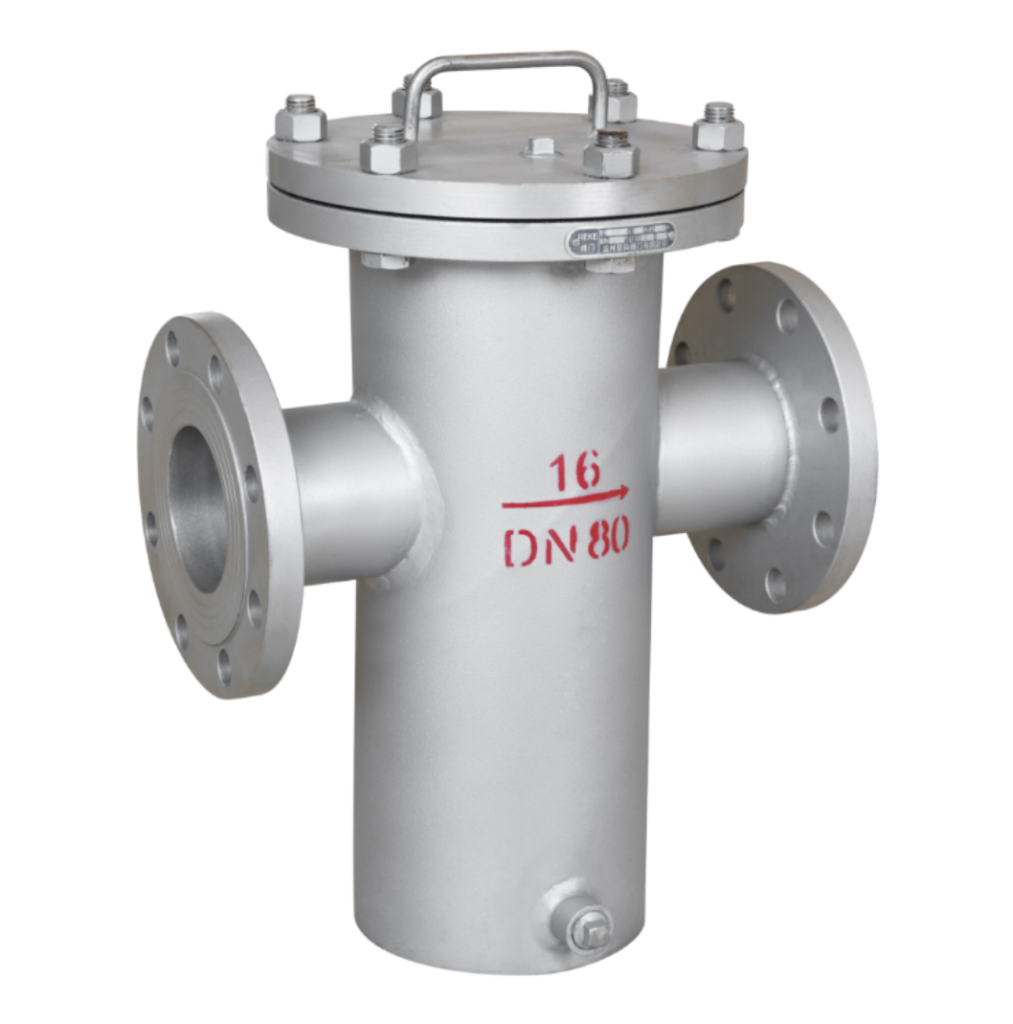

Корзина-сито

Фильтр корзинчатого типа имеет большую площадь фильтрации, чем фильтр Y-типа, что делает его идеальным для систем с большим количеством мусора.

  • Подходит для жидкостей с крупными частицами.
  • Он может вместить больше мусора и сократить частоту уборки.
  • Устанавливается только на горизонтальных трубопроводах.

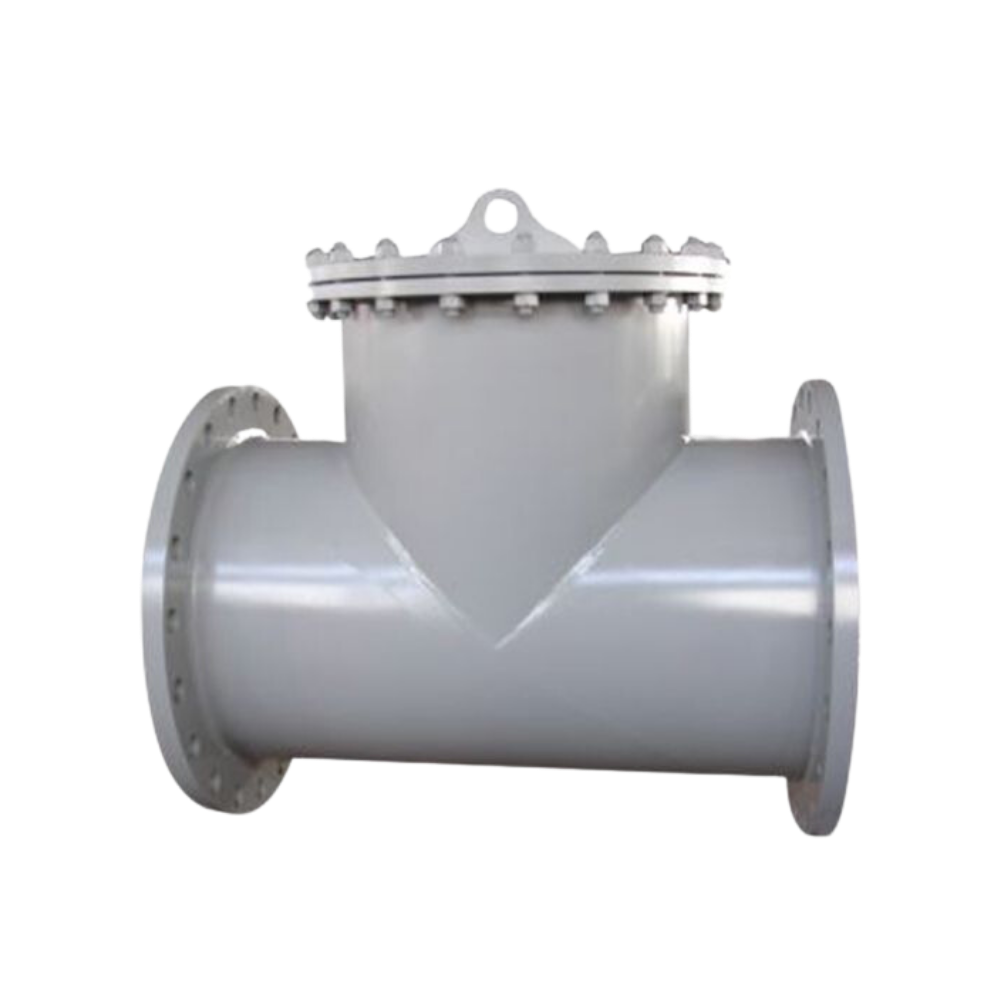

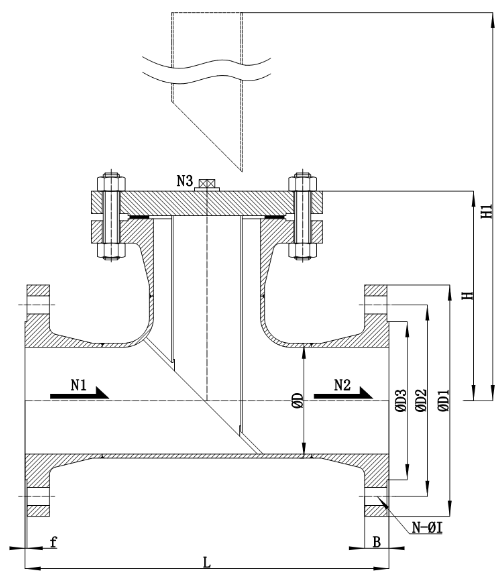

Т-образный фильтр

Фильтр AT очень похож на фильтр Y. Его также называют встроенным фильтром. Эти два фильтра отличаются вертикальным проходом в фильтре T, который больше, чем в фильтрах Y. Эти фильтры устанавливаются в трубах меньшего размера. Они могут выдерживать давление до 6000 фунтов на квадратный дюйм и хорошо работают при температуре 398 °C.

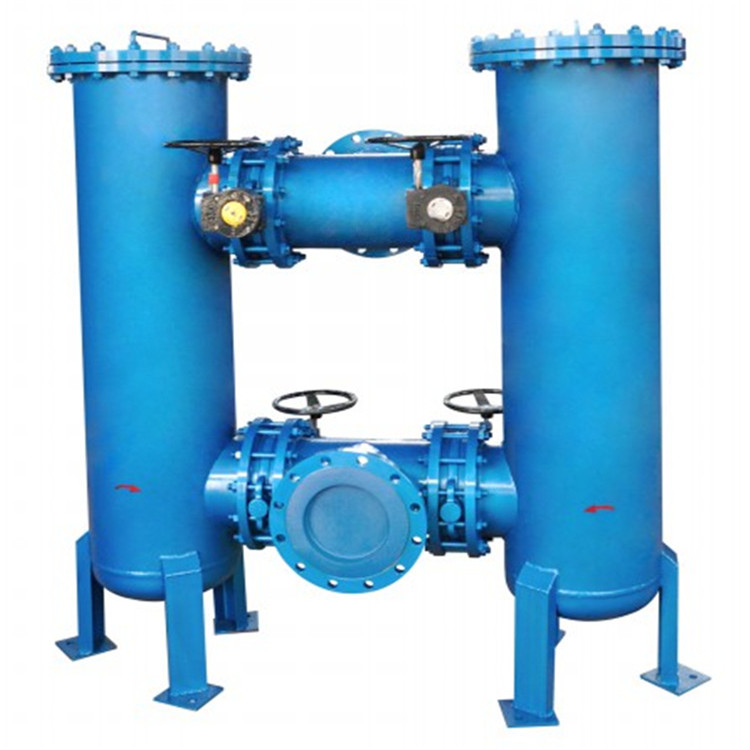

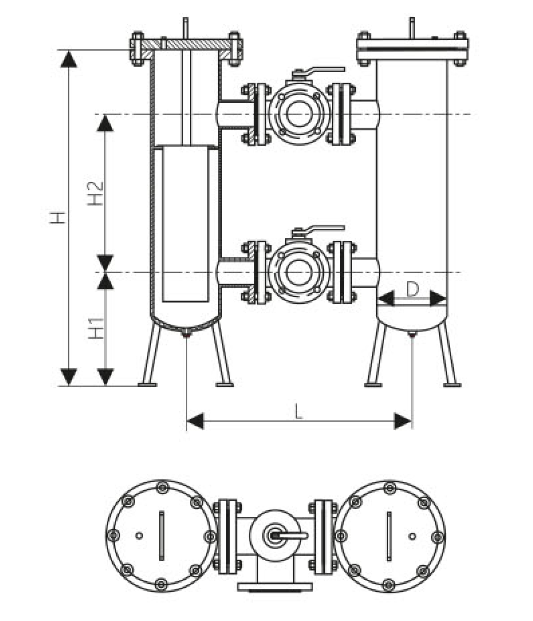

Дуплексный фильтр

Дуплексные или двойные фильтры имеют две корзины и клапан для переключения потока между ними.

  • Рассчитан на непрерывную работу.
  • Очистку можно производить, не останавливая поток.
  • Распространено в градирнях, насосах и линиях непрерывной обработки.

Временный фильтр

Временные фильтры представляют собой недорогие решения, размещаемые между фланцами во время запуска системы.

  • Часто используется во время ввода в эксплуатацию или очистки.
  • Доступны в форме плоского, конического и усеченного конуса.
  • Не подходит для длительного использования.

Самоочищающийся фильтр

Самоочищающийся фильтр также подходит для операций, требующих непрерывного потока. Эти фильтры не нужно очищать вручную. Они очищают захваченные примеси с помощью щетки, которая покрывает внутренний корпус фильтра. Самоочищающийся фильтр работает при температурах до 260°C. Обычно они выдерживают максимальное давление 47 фунтов на кв. дюйм.

Фильтр от LIANKE

Промышленные фильтры LIANKE

Надежная фильтрация для защиты клапанов и трубопроводов — доступны типы Y, T, корзиночные и дуплексные.

Исследуйте фильтры
Промышленный фильтр LIANKE

Фильтры специального назначения

Для некоторых применений требуются специализированные промышленные фильтры, такие как:

  • Магнитные фильтры: Для улавливания частиц железа.
  • Фильтры с рубашкой: Поддерживайте температуру носителя.
  • Микронные фильтры: Для очень тонкой фильтрации (например, 5 микрон).

Плюсы и минусы фильтров для очистки воды

  • Y-образный фильтр: Подходит для более высоких температур. Подходит для небольших помещений. Дешевле большинства фильтров. Не справляется с высокой концентрацией мусора.
  • Корзина-сито: Может очищать более крупные примеси. Удерживает больше примесей, чем большинство других фильтров. Занимает больше места. Увеличивает падение давления с течением времени.
  • Т-образный фильтр: Может обрабатывать высокоскоростной поток жидкости. Большая пропускная способность. Может испытывать большие перепады давления, даже если фильтр не полностью заблокирован.
  • Дуплексный фильтр: Обеспечить бесперебойный поток. Обычно более дорогой в установке. Обеспечить поток даже во время очистки.
  • Временный фильтр: Дешевле других фильтров. Техническое обслуживание занимает много времени. Приходится часто менять.
  • Самоочищающийся фильтр: Нужны минимальные требования к обслуживанию. Могут очищаться самостоятельно. Обычно более дорогие. Должны быть прикреплены к месту для хранения мусора, который был удален.

Приобретите промышленные фильтры от LIANKE Valve

Достать сетчатый фильтр не составит труда, если вы знаете о таких местах, как Клапан ЛИАНКЕ. Основанная в 1982 году, эта компания всегда отдавала приоритет качеству для нужд своих клиентов. И работая с ними, вы сохраните свои операции и инвестиции в безопасности. В LIANKE Valve клиентам не придется беспокоиться о стандартах фильтры или о типе.

Каждый промышленный фильтр соответствует стандартам CE, API, ISO, EAC и TS. Кроме того, получить фильтр от LIANKE Valve довольно просто, поскольку они контролируют качество и время производства через свой завод по переработке сырья и завод по производству.

Часто задаваемые вопросы

Каковы различные виды промышленных фильтров?

Существует 6 основных дифференцируемых типов промышленных фильтров. Y-образный фильтр, корзиночный фильтр и дуплексный фильтр используются в большинстве операций. Кроме того, вы также найдете T-образный фильтр, временный фильтр и самоочищающийся фильтр.

Что следует учитывать перед покупкой промышленных фильтров?

Перед покупкой промышленных фильтров крайне важно определить ваши эксплуатационные потребности. Каждый фильтр имеет различные пределы давления, скорости потока и потребности в обслуживании. Аналогично, не каждый фильтр собирает частицы/мусор одинакового размера.
