Choisir la bonne vanne pour une usine pétrochimique est une question de sécurité, et non un simple achat. Lorsque votre pipeline transporte des liquides ou des gaz inflammables — comme le benzène, l'éthanol ou le GPL —, même une étincelle infime peut provoquer un incendie ou une explosion. C'est pourquoi le choix des vannes pétrochimiques appropriées est crucial pour la sécurité d'exploitation et la fiabilité à long terme.
L'une des sources cachées de ces étincelles est l'électricité statique. Elle peut s'accumuler silencieusement à l'intérieur d'une garniture de soupape standard, puis se décharger sans prévenir. Les soupapes à revêtement fluoré antistatique sont conçues pour empêcher ce phénomène.
Les revêtements standard en PFA et PTFE sont couramment utilisés dans les vannes pétrochimiques en raison de leur résistance à la quasi-totalité des produits chimiques. Cependant, ils présentent un inconvénient majeur : ce sont également d’excellents isolants. Par conséquent, le courant électrique ne peut pas les traverser.
Lorsqu'un fluide inflammable traverse rapidement une vanne revêtue, il frotte contre la surface du revêtement. Ce frottement crée une charge électrique, un phénomène appelé “ charge triboélectrique ”. Le revêtement ne pouvant dissiper cette charge, celle-ci s'accumule continuellement.
Finalement, la charge se décharge, comme une décharge statique lorsqu'on touche une poignée de porte métallique. Dans une canalisation transportant un fluide inflammable, cette décharge peut enflammer les vapeurs environnantes.
Le risque est particulièrement élevé dans ces situations :
La solution consiste à réduire la résistance électrique du revêtement à un niveau permettant l'évacuation sans risque de la charge avant qu'elle n'atteigne un seuil dangereux. C'est précisément le rôle du PFA conducteur.

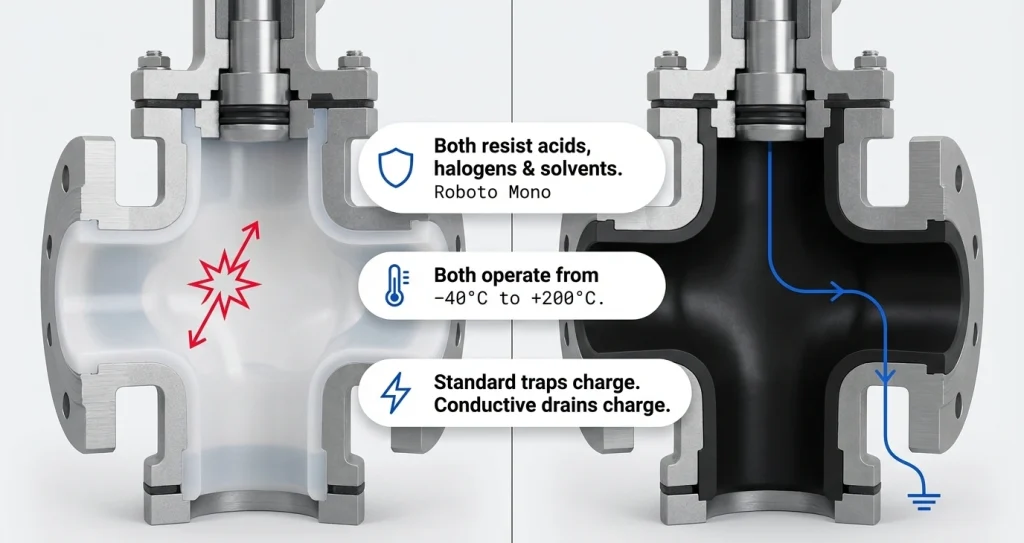

Le PFA conducteur utilisé dans les vannes pétrochimiques est fabriqué en ajoutant une petite quantité de noir de carbone ou de fibres de carbone au PFA standard lors de sa production. Ce procédé confère au matériau une capacité contrôlée à conduire une charge électrique tout en préservant ses propriétés de résistance chimique et thermique qui font du PFA un matériau si utile.
Les principaux fabricants de vannes ont pris conscience de cette évolution. Richter Chemie-Technik a étendu sa gamme de revêtements conducteurs en PFA aux vannes à boisseau sphérique, aux vannes papillon, aux vannes de régulation, aux clapets anti-retour et aux pompes – signe évident que le revêtement antistatique devient une exigence standard et non plus une option spécialisée.
Le procédé de fabrication est également important pour les vannes pétrochimiques. Les pièces conductrices en PFA sont généralement fabriquées par moulage par transfert : un matériau chauffé est pressé dans un moule fermé. Ce procédé permet d’obtenir une épaisseur uniforme sur toute la surface du revêtement (au moins 3,5 mm), ce qui est essentiel car les zones fines ou irrégulières peuvent avoir un comportement différent et réduire la sécurité.
| Propriété | PFA standard | PFA conducteur |
| Résistance chimique | Résiste aux acides, aux halogènes et aux solvants. | Résiste aux acides, aux halogènes et aux solvants. |
| Température de fonctionnement | −40 °C à +200 °C | −40 °C à +200 °C |
| Résistivité de surface | Très élevée (supérieure à 10¹² Ω/sq) | Une valeur plus faible (10⁶–10⁹ Ω/sq) permet la dissipation de charge |
| Comportement statique | Dissipe la charge en toute sécurité vers le corps de vanne mis à la terre | Dissipe la charge en toute sécurité vers le corps de vanne mis à la terre |
| Apparence | Blanc ou translucide | Noir (facile à identifier sur place) |
Il convient également de mentionner les vannes à revêtement en verre. Le verre offre une bonne résistance à la corrosion, mais c'est un isolant complet, encore plus néfaste que le PFA standard pour l'accumulation d'électricité statique. Pour toute application impliquant des fluides inflammables, les vannes à revêtement en verre sont à proscrire lorsque les décharges électrostatiques sont un problème.
Pour vannes à bille à revêtement fluoré En milieu inflammable, le PFA conducteur est le choix approprié. Le PFA standard reste acceptable uniquement pour les applications non inflammables et exclusivement corrosives.
Dans de nombreux pays, l'utilisation de vannes antistatiques dans les zones de fluides inflammables n'est pas seulement une bonne pratique, mais une obligation légale ou réglementaire. Voici les principales normes à connaître :
Une vanne à revêtement antistatique certifiée doit présenter une conductivité optimale depuis la surface du revêtement, à travers le corps de la vanne, jusqu'au système de mise à la terre de la tuyauterie. Cette conductivité est vérifiée en fabrication par la mesure de la résistance électrique entre des points définis sur la vanne. Exigez systématiquement les certificats lors de l'achat de vannes pour l'industrie pétrochimique destinées aux fluides inflammables.

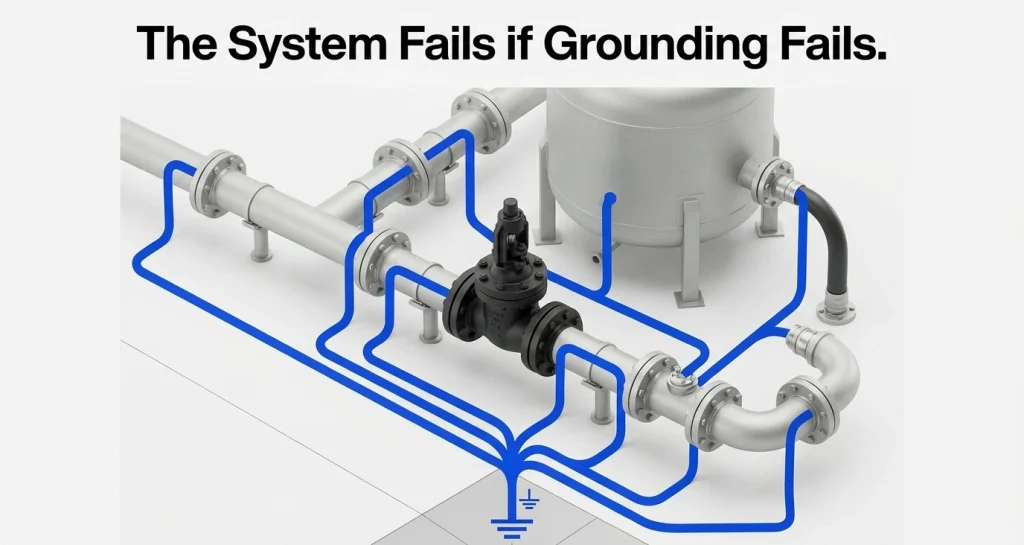

Il est également important de rappeler que la vanne seule ne garantit pas la sécurité de votre système. L'ensemble de la canalisation doit être correctement mis à la terre et relié à la terre, y compris les brides, les raccords de tuyaux et la mise à la terre de la cuve. Une vanne antistatique installée dans un système non mis à la terre présente toujours un risque.
Pour vérifier si une vanne répond à vos exigences, posez-vous les questions pratiques suivantes :
Si vous recherchez une vanne qui réponde à tous ces critères, collaborer avec un fabricant expérimenté fait toute la différence.. Vanne Lianke a fabriqué des vannes à bille à revêtement fluoré et solutions de vannes revêtues Depuis 1982, nous fournissons des canalisations industrielles dans plus de 40 pays à travers le monde.
L'électricité statique dans les garnitures de vannes représente un danger réel et sérieux lors de la manipulation de fluides inflammables dans les vannes pétrochimiques. Les garnitures standard en fluoropolymère ne permettent pas d'y remédier. Le PFA conducteur, en revanche, le permet.
Pour toute vanne pétrochimique utilisée avec des liquides ou des gaz inflammables, le revêtement antistatique n'est pas une option : c'est une exigence de sécurité fondamentale. La différence entre un revêtement PFA standard et un revêtement PFA conducteur est ce qui distingue une vanne conforme aux normes de sécurité internationales d'une vanne non conforme.
Lors du choix de votre prochaine vanne pétrochimique, assurez-vous que le revêtement conducteur en PFA, la continuité antistatique certifiée et les tests effectués par un tiers dans la zone concernée soient des éléments non négociables de votre liste de contrôle.

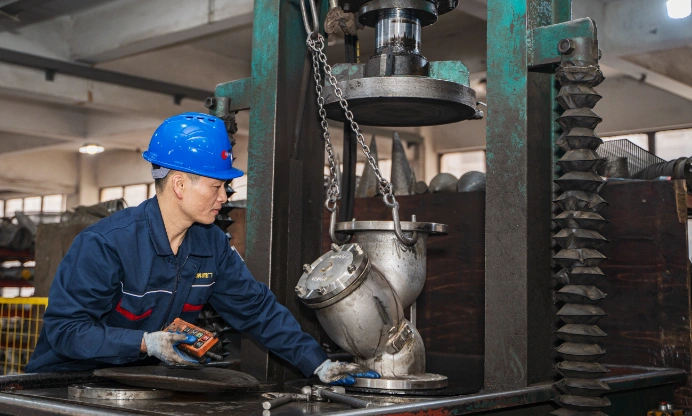

Découvrez nos contrôles qualité rigoureux et nos installations ultramodernes qui garantissent le plus haut niveau de qualité pour chaque vanne.
Processus d'explorationRéponses rapides aux questions courantes concernant les vannes antistatiques à revêtement fluoré et la sécurité des fluides inflammables.
A : Il s'agit d'une vanne dotée d'un revêtement conducteur en PFA ou PTFE qui permet d'évacuer en toute sécurité les charges électriques de la surface du revêtement vers le corps de vanne mis à la terre. Ceci empêche l'accumulation d'électricité statique et la formation d'étincelles dans les canalisations inflammables.
A : Le PFA standard utilisé dans les vannes pétrochimiques est un excellent isolant. Lorsqu'un fluide inflammable le traverse, une charge statique s'accumule à sa surface. Si cette charge se décharge brutalement, elle peut créer une étincelle et enflammer les vapeurs environnantes. Le PFA conducteur empêche ce phénomène en libérant la charge de manière sécurisée.
A : Le PFA conducteur contient des additifs carbonés qui abaissent sa résistance électrique. Cela permet à la charge de se dissiper en toute sécurité. Le PFA standard ne contient pas de tels additifs, la charge s'y accumule donc. Les deux matériaux résistent aussi bien aux produits chimiques qu'aux hautes températures.
R : Non. Le verre est un isolant parfait, incapable de dissiper les charges statiques. En présence de fluides inflammables, les vannes à revêtement en verre présentent un risque de décharge électrostatique supérieur même à celui des vannes à revêtement PFA standard. Les vannes à revêtement PFA conducteur constituent l'alternative recommandée.
A : Les principales normes sont la directive ATEX (UE), la norme CEI 60079-32-1 (internationale), les normes API 607/608 (États-Unis) et la norme GB 12591 (Chine). Ces normes définissent les limites de résistivité, les exigences relatives à la mise à la terre et les procédures d'essai des vannes utilisées en atmosphères explosives ou inflammables.
A : Demandez à votre fournisseur le certificat du matériau de la vanne indiquant la résistivité de surface mesurée du revêtement. Vérifiez qu'un dispositif antistatique relie la bille, la tige et le corps. Assurez-vous que la vanne possède une certification reconnue telle que ATEX, IEC 60079-32-1 ou GB 12591.
R : Oui, à condition qu'elle utilise un revêtement conducteur en PFA et qu'elle réponde aux normes de sécurité applicables à votre zone d'installation. Une vanne à boisseau sphérique standard à revêtement fluoré sans propriétés antistatiques ne doit pas être utilisée en présence de fluides inflammables ou d'atmosphères explosives.
