El filtro AY es uno de los dispositivos más sencillos pero a la vez más eficaces para proteger las bombas y válvulas de las tuberías de sus sistemas.
Aunque parezca pequeño, desempeña un papel importante a la hora de atrapar los residuos antes de que dañen su... sistema de tuberías. Vamos a analizar cómo un filtro en Y protege las bombas y válvulas, junto con otra información clave para ayudarle a elegir el adecuado.

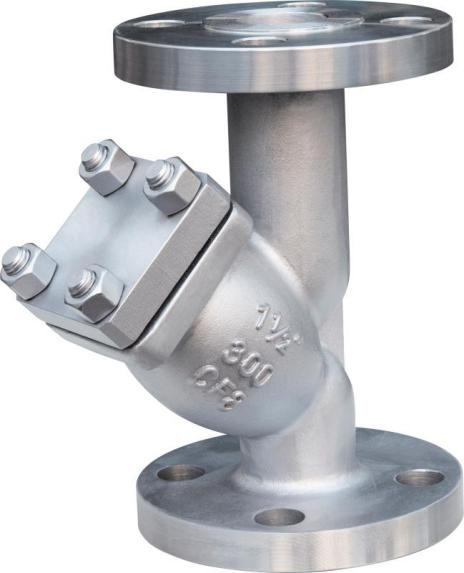

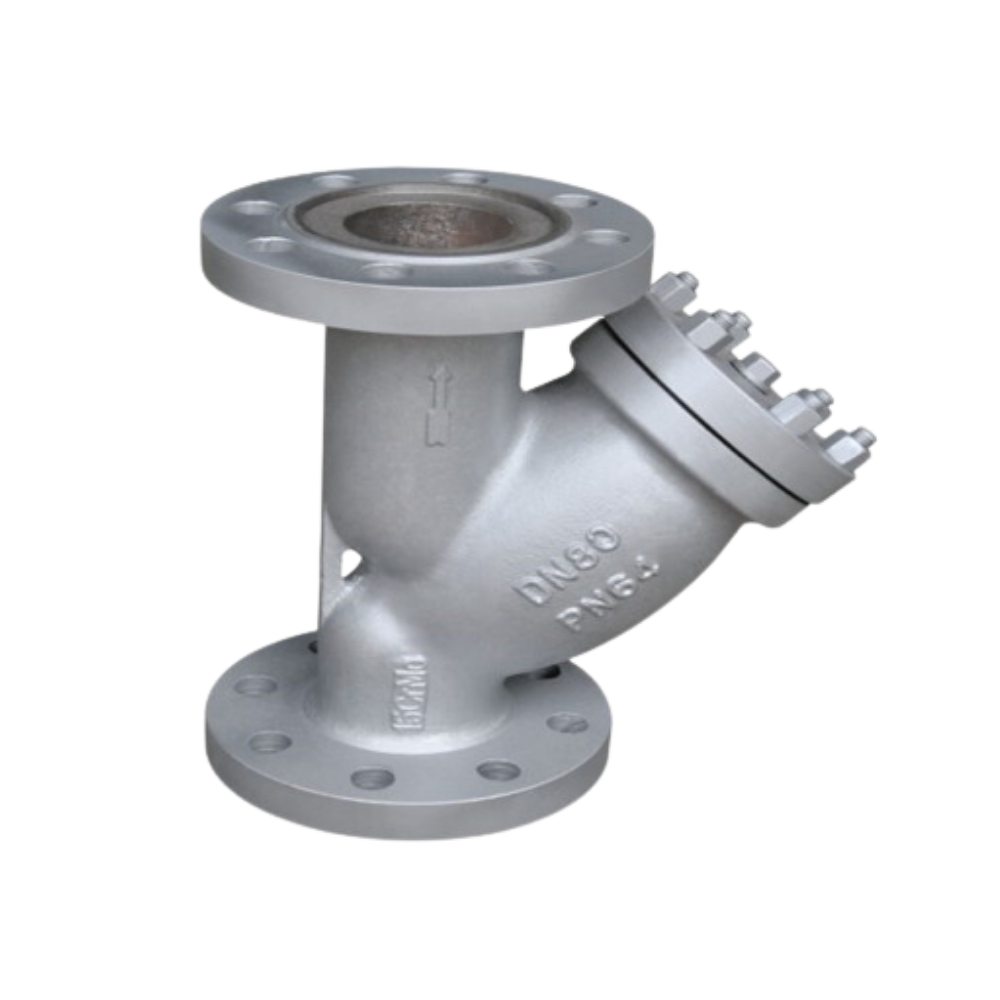

A Colador en Y Es un dispositivo con forma de "Y" que atrapa y filtra diferentes tipos de residuos no deseados (como escamas de óxido, virutas de metal, arena, grava o suciedad) de los líquidos o gases en una tubería.
Cuando las partículas entran en una tubería, pueden causar daños como erosión, obstrucciones o incluso fallos en el sellado. El filtro tipo AY funciona como un interceptor que impide que estas partículas alcancen componentes vitales como bombas y válvulas y los dañen.
A medida que los fluidos fluyen a través del cuerpo del filtro, pasan por la malla. Los sólidos quedan atrapados y el fluido limpio continúa fluyendo aguas abajo. Esto puede ayudar a:
Seleccionar el tamaño de malla adecuado por pulgada lineal es fundamental para garantizar una filtración más eficaz. Las mallas más pequeñas son adecuadas para residuos de mayor tamaño, mientras que las más grandes son ideales para retener partículas más finas, ofreciendo así una mejor protección.
| Tamaño de malla | Retención de partículas | Aplicaciones comunes | Notas |
| 20-40 | Restos de mayor tamaño (incrustaciones de tuberías, arena gruesa) | Tuberías de agua, uso general | Menos probabilidades de obstruirse, lo que significa menos mantenimiento. |
| 60-100 | Escombros medianos (arena fina, gravilla) | Productos químicos, petróleo, líneas industriales, procesamiento de fluidos | Puede obstruirse si los fluidos contienen una gran cantidad de residuos. Requiere mantenimiento regular. |
| 150-300+ | Detritos finos (sedimento fino, limo) | Sistemas de alta precisión o sensibles | Son muy propensos a obstruirse, por lo que requieren limpieza y mantenimiento regulares. |
Al elegir el tamaño de la malla, tenga siempre en cuenta la aplicación y el tipo de fluido.
Cuando los modelos estándar no se ajustan a las necesidades de su sistema, es hora de considerar soluciones personalizadas. Esto le permitiría cumplir con requisitos específicos como presión, caudal y temperatura.
La personalización también puede permitirle ajustar factores clave del diseño, como:
Entre los materiales comunes se incluyen el acero inoxidable, el acero al carbono y el hierro, que se eligen en función de la compatibilidad con el fluido.
Puedes instalar un manómetro antes y después. Si la presión baja, es señal de que está obstruido, lo que significa que hay que limpiarlo.
Sí. Se pueden limpiar, volver a montar y reutilizar muchas veces.
El filtro AY actúa como mecanismo de defensa, protegiendo sus tuberías de residuos que podrían dañarlas. Es una pequeña inversión que se amortiza rápidamente, garantizando la eficiencia del flujo y una mayor vida útil del equipo.
Nuestra empresa, LIANKE, proporciona equipos duraderos y fiables, como filtros en Y, para mantener la eficiencia de sus sistemas. Contacta hoy mismo con nuestros expertos. Para obtener más información o un presupuesto para su próximo proyecto.
