مصفاة Y مصنع مصفاة T

في أنظمة السوائل الصناعية، يعد الترشيح المناسب أمرًا حيويًا لحماية المعدات من الحطام والمواد الملوثة. مصافي Y و مصافي على شكل حرف T هناك نوعان شائعان من مصافي الأنابيب يُستخدمان لضمان تدفق السوائل بشكل نظيف. ورغم أن كليهما يؤديان نفس الغرض، إلا أن تصميمهما وتطبيقهما يختلفان اختلافًا كبيرًا. تستكشف هذه المقالة الفروق الرئيسية بينهما. مصافي Y و مصافي على شكل حرف T، مما يساعدك على اتخاذ خيار مستنير لاحتياجات خط الأنابيب الخاص بك.

ما هو مصفاة Y؟

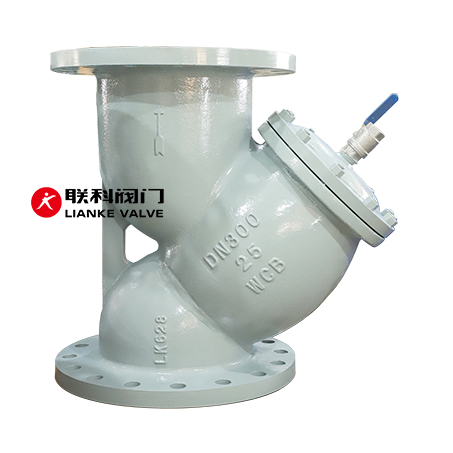

مصفاة على شكل حرف Y - ليانكي

أ مصفاة Y هو جهاز ميكانيكي يُستخدم في خطوط الأنابيب لتصفية الحطام مثل الأوساخ والصدأ والجسيمات الصلبة الأخرى من السوائل أو الغاز أو البخار. مصفاة على شكل حرف Y اشتُقّ اسمها من تصميمها على شكل حرف Y، والذي يتضمن فلترًا شبكيًا يعترض المواد غير المرغوب فيها. من خلال التقاط الحطام، تضمن مصفاة حرف Y التشغيل السلس للمعدات اللاحقة، مثل المضخات والصمامات والعدادات، مما يقلل من خطر التلف ويخفض تكاليف الصيانة بمرور الوقت.

كيف تعمل مصفاة النوع Y؟

تعمل مصفاة Y بتوجيه تدفق السائل عبر شبكة أو غربال مثقب. أثناء مرور السائل، تُحتجز الجسيمات الصلبة في الغربال، بينما يستمر السائل النظيف في التدفق. يمكن بعد ذلك إزالة الشوائب العالقة دوريًا عبر صمام "تفريغ" أو بتنظيف الغربال يدويًا. هذا التصميم يجعل مصافي Y مناسبة للتطبيقات التي تتطلب ترشيحًا معتدلًا في الأنظمة التي تعمل تحت ضغط أو درجة حرارة عالية.

فوائد مصافي Y

  • حماية مكونات النظاممصفاة Y يمنع تلف المضخات والتوربينات والمبادلات الحرارية وغيرها من المعدات المهمة عن طريق تصفية الحطام الضار.
  • ترشيح فعال مع انخفاض الضغط الأدنى:الحجم المناسب مصافي من النوع Y تصفية الجسيمات بشكل فعال مع الحفاظ على تدفق السوائل بسلاسة وتقليل فقدان الضغط.
  • تصميم مضغوط ومرن:التصميم المدمج لـ مصفاة Y يجعل من السهل تثبيته في الأماكن الضيقة، سواء أفقيًا أو رأسيًا.
  • تنوع المواد:تعتبر مصافي Y المصنوعة من الفولاذ المقاوم للصدأ مثالية للبيئات المسببة للتآكل، في حين أن مصافي Y المصنوعة من الحديد الزهر أو النحاس الأصفر أكثر ملاءمة للأنظمة غير المسببة للتآكل.
  • صيانة مخفضة:التنظيف المنتظم لـ مصفاة Y يمنع الانسداد ويقلل من وقت التوقف، بينما تعمل صمامات التفريغ على تبسيط إزالة الحطام دون إيقاف تشغيل النظام.

ما هو مصفاة T؟

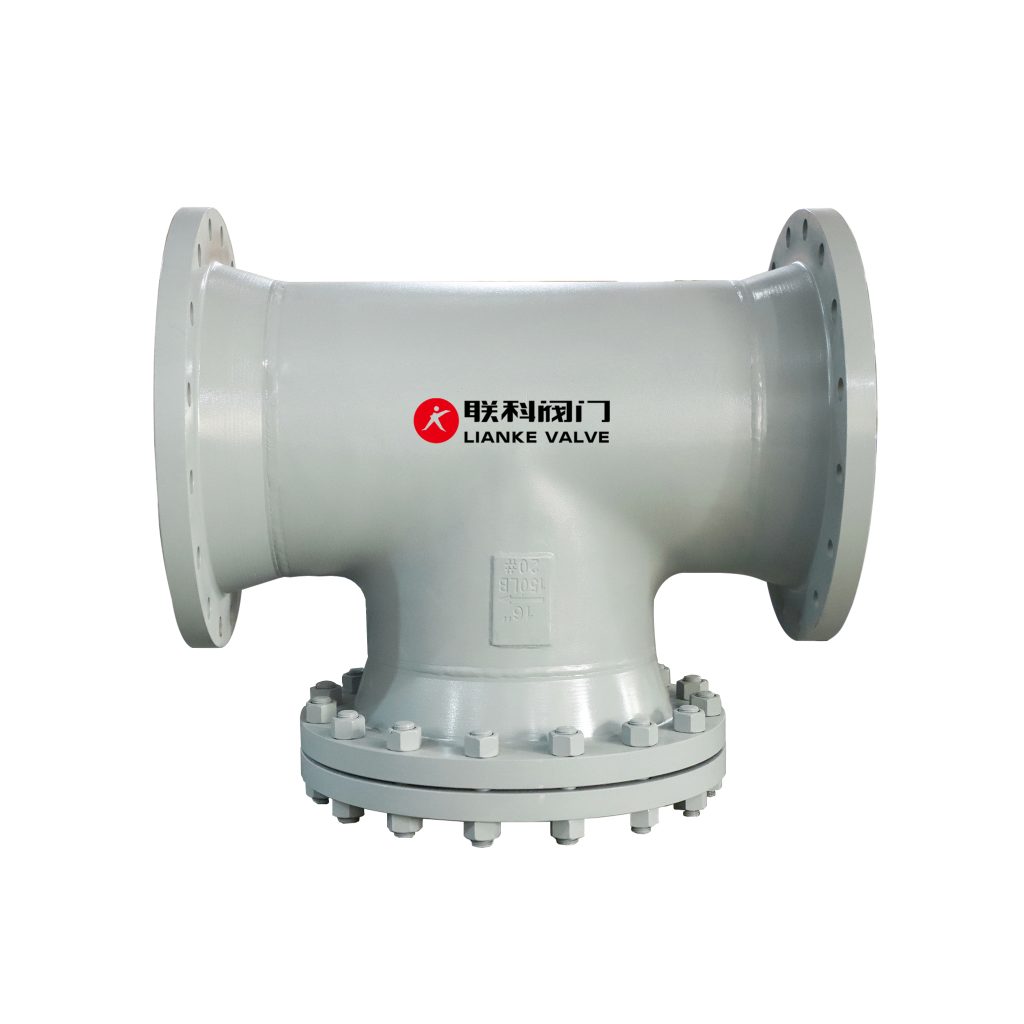

مصفاة على شكل حرف T - ليانكي

أ مصفاة على شكل حرف T، والمعروفة أيضًا باسم مصفاة النوع AT، هي جهاز ترشيح ميكانيكي آخر مصمم لإزالة الجسيمات والحطام غير المرغوب فيه من السوائل والغازات في الأنابيب. على عكس مصفاة Y، مصفاة على شكل حرف T يحتوي على جسم أكبر على شكل حرف T يحتوي على وحدة قابلة للإزالة مصفاة سلةيوفر هذا التصميم قدرة ترشيح أكبر وهو مثالي للأنظمة ذات التدفق العالي مع مستويات كبيرة من الحطام.

كيف تعمل مصفاة T؟

ال مصفاة على شكل حرف T تعمل عن طريق توجيه السائل عبر سلة مرشح موجودة داخل القسم الرأسي للجسم على شكل حرف T.

  1. دخول السوائل:عندما يدخل السائل إلى مصفاة T عبر خط الأنابيب، يتم توجيهه نحو سلة الفلتر.
  2. عملية الترشيح:يعمل عنصر الفلتر على احتجاز الحطام والجسيمات، مما يضمن تدفق السوائل النظيفة فقط خارج النظام.
  3. جمع الحطاممع مرور الوقت، تتراكم الملوثات الصلبة في سلة المصفاة. يمكن إزالتها أثناء الصيانة.

يُسهّل التصميم الرأسي لمصفاة T الوصول إلى سلة الفلتر للتنظيف أو الاستبدال. كما أن العديد من الطرازات مُجهزة بصمامات تصريف لتسهيل إزالة الشوائب دون الحاجة إلى تفكيك الوحدة.

فوائد مصفاة T

  • انخفاض الضغط:مساحة الترشيح الأكبر لـ مصفاة على شكل حرف T يضمن انخفاض الضغط مقارنة بـ مصفاة Y، مما يجعلها مناسبة للأنظمة ذات التدفق العالي.
  • قدرة ترشيح عالية: مصافي على شكل حرف T يمكنها التعامل مع أحمال الحطام الكبيرة، مما يقلل من تكرار الصيانة.
  • سهولة الصيانة:القابلة للإزالة مصفاة سلة وتعمل الأغطية سريعة الفتح على تبسيط عملية التنظيف وتقليل وقت تعطل النظام.
  • التنوع في التطبيقات: مصافي على شكل حرف T وهي فعالة في ترشيح السوائل والغازات والبخار والزيت، ويمكن تركيبها في خطوط الأنابيب الأفقية أو الرأسية.
  • المتانة وطول العمر:مصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني، مصافي على شكل حرف T يمكنها تحمل الضغط العالي ودرجات الحرارة القصوى، مما يضمن عمر خدمة طويل.

مصفاة Y مقابل مصفاة T: الاختلافات الرئيسية

ميزةمصفاة Yمصفاة على شكل حرف T
تصميممضغوط، على شكل حرف Yأكبر، على شكل حرف T مع سلة قابلة للإزالة
قدرة الترشيحيتعامل مع مستويات الحطام المنخفضةيتعامل مع مستويات الحطام العالية
انخفاض الضغطأعلى بسبب المساحة المفتوحة الأصغرأقل بسبب مساحة الترشيح الأكبر
تثبيتأفقي أو عمودي (تدفق لأسفل)عادةً أفقيًا، وأحيانًا رأسيًا
سهولة الصيانةيتطلب التفكيك للتنظيفأغطية سريعة الفتح لسهولة التنظيف
التطبيقاتأنظمة البخار وخطوط الأنابيب ذات الضغط المنخفضخطوط الأنابيب عالية التدفق وعالية الحطام

متى تختار مصفاة Y

  • مستويات الحطام المنخفضة:مثالي للأنظمة ذات الحد الأدنى من الملوثات.
  • تصميم مضغوط:مناسب للمساحات الضيقة أو خطوط الأنابيب ذات المساحة المحدودة.
  • أنظمة البخار:المعيار الخاص بخطوط البخار والغاز حيث يكون انخفاض الضغط أقل أهمية.

متى تختار مصفاة على شكل حرف T؟

  • مستويات الحطام العالية:مثالي لأنابيب الأنابيب التي تتعامل مع كميات أكبر من الملوثات.
  • الصيانة المتكررة:تعمل السلة سهلة الإزالة على تقليل وقت التوقف في الأنظمة التي تتطلب صيانة عالية.
  • أنظمة التدفق العالي:يعمل بكفاءة في خطوط الأنابيب التي تتطلب انخفاضًا ضئيلًا في الضغط.

خاتمة

الاختيار بين مصفاة Y و أ مصفاة على شكل حرف T يعتمد على متطلبات نظامك المحددة. مصافي Y إنها مدمجة، واقتصادية، وتعمل بكفاءة في الأنظمة قليلة الحطام. من ناحية أخرى، مصافي على شكل حرف T تتميز بالتفوق في التطبيقات الشاقة، حيث توفر قدرة أعلى على الاحتفاظ بالأوساخ وسهولة الصيانة.
